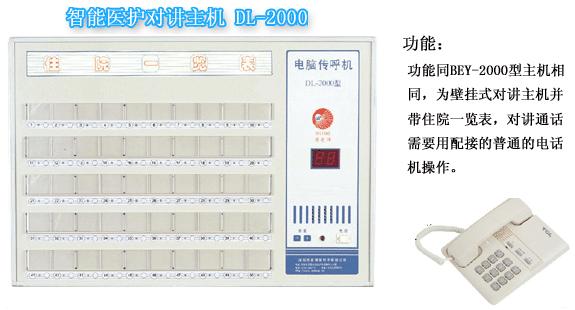

医用传呼机

2015-4-15 14:06:51                 来源:百安特科技 - 医用传呼机












功 能:

两总线无级性连网。
双向呼叫,双工对讲。
主机可免提通话。
系统有通播功能。
主机和分机均可复位。
特护呼叫优先,有抢线功能。
故障自检并显示报警。

可配接无线寻呼BP机。
系统可配接无绳子母电话机。
主机备有计算机串行接口,可和计算机联网。
呼叫存储,主机数字及灯光同时显示。
在通话期间其它床号仍可呼入并显示。
分机高有呼叫及通话指示灯。

DL-2000说明书
一、 系统组成:
本系统由主机(带一览表显示器)、分机、大显示屏组成。各分机与主机间只需一条二芯线不分正负极性就可联接使用,用户可自由选择明装或暗装分机。
二、特点:
1、配有带数码显示的一览表,整体显示一目了然。
2、主机及分机对讲声音宏亮清晰,无杂音。
3、改号方便,分机采用美国Microchip公司的pic系列八位单片机作为编码芯片,改号只需更换编码芯片即可,可靠性高。
4、主机可选装无绳子母电话机,使用更方便。
三、功能:
1、双向呼叫:主机可呼叫分机,分机也可呼叫主机。
2、全双工对讲:送话及受话均不需转换,拿起话筒,双方就可以交谈,如同打电话一般方便。
3、当多个分机同时呼叫时,主机可以按顺序显示出这些分机的号码。
4、主机可选择走廊大显示屏,便于护士巡视。
5、呼叫状态时,在音乐声停止后,无人接听的情况下,主机会发出间断的“嘟……嘟”提示音,如3分钟内仍无人接听,3分钟后“嘟……嘟”提示音自动停止。
6、主机提示音乐的音量可调节。
7、无中断呼叫功能:当主机在应答分机时,另有别的分机呼叫主机,主机可在不中断应答的情况下,收到新的呼叫信号并显示出来。
8、特护优先功能:主机可按护理人员需要专设多个特护优先号,当多个号同时呼叫时,特护优先号具有优先抢线功能。
9、短路报警:当线路出现短路时,主机会显示“□□”,并伴有报警声。
四、主要技术指针:
1、最大容量:60门。
2、最长连线距离:800米。
3、电源:220V±10%,50Hz单相交流电
4、工作方式:连续
5、功耗:小于20W
6、总线工作电压:24V
7、工作条件:环境温度:-10~40度,相对湿度≤90%
五、使用方法
系统线路安装完毕后,接通主机电源,电源指示灯亮,即可使用。
1、分机呼叫主机:按下分机上的CALL按键,此时,分机呼叫指示灯(CALL)发出红光,同时一览表显示器显示该床号,并伴有音乐提示声。如果护士没有处理该床号,音乐停止后,主机会发出间断“嘟……嘟”提示音,如3分钟内无人接听,3分钟后“嘟……嘟”提示音自动停止。
2、主机应答分机:当病人呼叫,医护人员听到音乐提示时,只需拿起主机电话听筒,即可直接与病员通话,通话完毕,放下听筒就可消除呼叫床号,若音乐提示声停止后拿起话筒,则需拨打该呼叫床号才能接通对讲;当多个病人同时呼叫时,主机一览表上数码管则按顺序显示呼叫床号,这时护理人员可根据病号病情的轻重缓急,主动选择和谁通话,操作方法同上,通话完毕后放下听筒,则该处理过的床号自动清除,其他未处理的床号继续显示,等待逐一处理。
3、分机取消呼叫:在分机呼叫主机的状态下,再按一次分机上的“CALL”键即可取消对主机的呼叫。
4、主机呼叫分机:拿起主机听筒,拨打需呼叫床号的号数,即可接通该号通话,通话完毕,放下手柄,则自动清除该床号,恢复待机状态。
5、使用特护优先功能:设置完毕,则挂上电话,此时特护号设置成功;输入后挂机即可。
六、注意事项:
1、对讲时,分机吊咪应距分机喇叭30CM以上,以免引起啸叫,声源与吊咪头距离应在50CM之间,双方对讲声音为最佳状态。
2、若有强雷电,应把电源插头取下,以免被雷电击坏。搞卫生消毒时,不能用消毒药水直接抹分机及吊咪,可用纱布沾少许酒精轻檫。吊咪及主机应注意要避免剧烈碰撞。
七、服务承诺:
我厂产品自售出之日起,保修一年,终身服务。

DL-2000型医用传呼系统布线图

DL2000型主机、分机安装调式步骤
1、 DL2000型主机引线说明:
① 灰白色电话插线插电话机。
② 黑红色双平行线接分机,线上电压为24V,短路时主机有急促报警声,并显示“00”。
③ 黑黄色双平线接大屏幕及小屏幕,电压为18-24V。
特别注意:黑黄线不能短路,短路会把主机内的驱动电路烧坏。
2、 主机线路安装好,测量线路无短路后,方能通电,然后安装分机。
3、安装分机时,应接上一个分机,试一个。这样容易发现线路开路及分机故障。如发现分机不能正常使用,在主机引出线上并一个3K/0.5W的电阻,再继续安装。
2、 安装完毕后,把不能正常工作的分机(主要为按分机开关红灯不亮或红灯不能灭。造成此现象的原因是安装线路布局及用线的材质及规格影响了分机,使主机、分机间通讯频率发生偏移。)集中到主机边进行调试。调试方法为:用螺丝刀旋转主机板上的20K精密可调电阻(VR2)。一般在左旋2圈或向右旋2圈的范围内进行调试即可。一直调到所有分机都能正常显示、工作为止。

DL-2000型传呼机维修指南
故障现象 检查及排障
安装过程的故障 主机显示2个半零并伴有急促“嘟嘟”报警声响 由于分机线路短路引起,检查出短路点并排除。
对讲时杂音大,对讲不清 1、断开大屏幕线后,杂音消失。说明干扰由大屏幕引起,把大屏幕线换成两芯屏蔽线。两芯线的芯线接大屏幕的连线,屏蔽层接主机壳或电源箱壳。2、 断开大屏幕线后,杂音不消失。说明故障在线路上,分段断开线路试机,检查干扰源。如果干扰源是在某段线接近强电场或其它干扰源,那么就把线路绕开干扰源或把这段线换成屏蔽线。
不显号,不报警,无拨号音,不能对讲 1、 关机三分钟后再开机,正常。原因是“死机”,是主机受到外界及线路强烈干扰引起。2、 主机正常时,测量主机或电源箱黑红色线,电压为24V,短路电流在120mA。短路时显两个半零,并带急促报警声,无上述现象说明主机板损坏,需更换。3、 主机正常,接上分机再测黑红色线的电压是否在24V,电压不正常,则检查有无由分机损坏造成。
大屏幕显“00”或不显号 1、 检查电源箱黑黄线与大屏幕的连线接触是否良好。2、 先关机约1分钟后开机,看是否能恢复正常显号,如能恢复正常显号,说明是误操作引起。3、 如开机后仍不能显号,但主机板指示灯亮,说明大屏幕线路有短路现象或主机板上的Q2、Q3、Q4、Q5(882和772)中有一个或多个三极管损坏引起,找出故障所在并排除。4、 大屏幕显示“00”且有闪烁感,测大屏幕线的电压严重不足,故障应为主机板上的Q2、Q3、Q4、Q5(882和772)中有一个三极管损坏,找出损坏的三极管并更换。
部分分机不显号 调主机板20K微调电阻(VR2),调节2圈左右,直到所有分机都能显号,个别分机不能显号,则更换该分机。
电话拨号不出号,不能对讲 1、 检查电话插头有无松脱或断线。2、 检查电话制式开关应拨在双音频开关(T位置)状态。3、 更换新的电话机,能正常使用,则旧电话机损坏,更换新电话即可。4、 拿电话听筒,无连续的“嘟……嘟”拨号音,关掉主机电源,三分钟后开,也无拨号音,为主机板坏,更换主机板。
分机部分的故障 按分机呼叫键,红灯不亮,不显号 1、 检查吊咪线,吊咪开关是否有损坏。2、 电压正常,更换好的编号IC,显号正常,说明是原编号IC坏,更换即可,更换好IC后,还不能正常显号,则检查IC第2脚连接的所属电路元件Q1、Q8、R3及C1是否损坏。3、 测量U1编号IC,1脚应为4V。如果电压不正常,检查Q6、Q5、Q4及C9是否损坏,有坏更换,直至电压4V正常。
分机显号正常,摘机绿灯不亮或绿灯亮却不能对讲 1、 编号IC第5脚应为3V电压,如电压正常则测量Q3C极应为10V电压,电压正常则检查Q1是否有开路或短路、Z1(5.1V)二极管是否有短路及绿灯是否有损坏。编号IC第5脚电压不正常则是Z2(15V)或者R13、R18损坏,更换即可。2、 U2(LM386)第6脚应为5.1V电压,5脚为2.5V电压,如电压正常则检查与其相连的C11(47UF)电容或者喇叭是否损坏。U25脚电压不正常则是U2坏,更换即可,6脚不是5.1V电压则按上项检查。
