SI4432无线应用

2015-4-15 14:03:41                 来源:百安特科技 - SI4432无线应用

    SI4432是一款成熟的高稳定度低成本的无线通讯产品,我们常用来做工业方面的无线数据通讯、遥测、遥控等应用。



描述:

    Silicon Laboratories EZRadioPRO ™ 系列的Si4432 是高度集成度单芯片无线ISM 收发器件。EZRadioPRO 系列包括了发射机、接收机和射频收发器,让设计工程师可以有选择的设计利用里面的无线部分。

    Si4432 提供了先进的无线功能,包括连续频率范围从240 930 MHz 和可调输出功率高达+20 dBmSi4432 的高度集成带来降低BOM,同时简化整体设计。极低的接收灵敏度( -118 dBm 的),加上业界领先的+20 dBm 输出功率,保证传输范围和穿透能力。内置天线多样化和支持跳频。

    一些额外的功能,如自动唤醒定时器,低电池电量检测器,64 字节发射/接收,自动数据包处理,并降低整体序言检测电流消耗,并允许使用较低成本的MCU。一个集成温度传感器,常用模拟数字转换器(ADC),上电复位( POR ),和GPIO,进一步降低了整体成本和尺寸。

    Si4432 的数字接收架构采用高性能的ADC 及基于DSP 的调制解调器可实现解调,过滤和分组处理提高性能和灵活性。这一数字架构简化了系统设计,可允许使用低端的MCU 来控制。数字传输调制和内部自动PA 确保传输调制和减少频谱扩散,符合FCC ETSI 条例。

特性:



􀂄 频率范围240-930MHz

􀂄 接收灵敏度:-121dBm

􀂄 最大发射功率:

20dBm可配置+1 +20dBm

􀂄 低功耗

接收:18.5mA

发射:30mA@+13dBm

85mA@+20dBm

􀂄 数据传输率:0.123 256kbps

􀂄 支持:FSK,GFSK,OOK

􀂄 电压范围 = 1.83.6V

􀂄 待机超低功耗:400nA

􀂄 数字信号强度指示

􀂄 空中唤醒

􀂄 天线分集&收发切换控制
􀂄
可配置数据包结构
􀂄
前导码检测
􀂄
发射和接收带64 字节 FIFOs
􀂄
低电压检测
􀂄
温度传感器和8 ADC
􀂄
温度范围-40°C~+85°C
􀂄
集成电压调整
􀂄
跳频功能
􀂄
片上晶体调谐

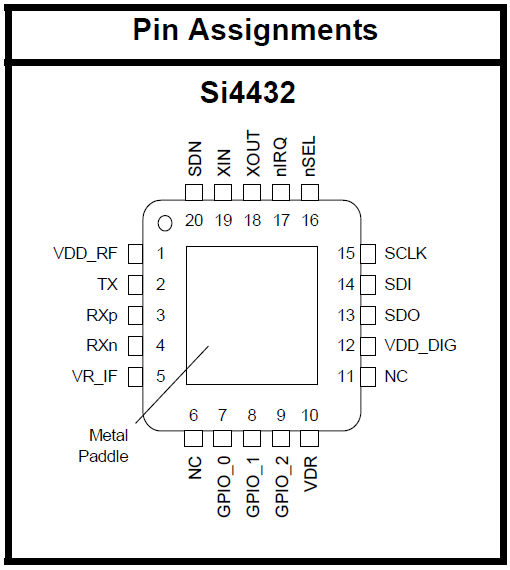

􀂄 20-Pin QFN
封装
􀂄 FSK
GFSK OOK 模式
􀂄
外围精简
􀂄
上电复位(POR)

典型应用

􀂄 无线遥控

􀂄 无线安防报警

􀂄 遥测设备

􀂄 无线个人数据记录

􀂄 无线游戏手柄控制

􀂄 胎压检测

􀂄 PC 无线外设

􀂄 无线抄表

􀂄 无线门禁

􀂄 智能家居

􀂄 工业控制

􀂄 无线传感器网络

􀂄 医疗监测仪

􀂄 有源电子标签
