Smoothieware初试笔记(四)温度及控制

2015-9-9 15:44:50                 来源:百安特科技 - Smoothieware初试笔记(四)温度及控制

(不定期更新)



4 温度及控制



温度控制的官方参考页面:http://smoothieware.org/temperaturecontrol



4.1 配置NTC温度传感器



4.1.1 使用3点设置法



在配置文件相应位置添加项目(例如加热头)


  temperature_control.hotend.rt_curve 25,100000,150,1665,240,266.2

NTC 100K B3950的 25,150,240度时的电阻值



4.1.2 参数设置法



用M代码设置


  M305 S0 B3950 R100000 T25



4.1.3 Steinhart Hart参数法



官方原档认为这种方法是最准确的。

每个NTC需要3个参数:I Steinhart,J Steinhart,K Steinhart。可由固件自动计算。

自动计算示例如下:


  @calc_thermistor 25,100000,150,1665,240,266.2

从返回值中可以看到计算得到的3个值:


Steinhart Hart coefficients:  I0.000744991004467010 J0.000212162165553309 K0.000000109054624886

Paste the above in the M305 S0 command, then save with M500

或 写入配置文件:


 temperature_control.hotend.coefficients 0.000744991004467010,0.000212162165553309,0.000000109054624886

或 加“-s0”参数,表示为s0计算这个值,注意小写s


 @calc_thermistor -s0 25,100000,150,1665,240,266.2

Steinhart Hart coefficients:  I0.000744991004467010 J0.000212162165553309 K0.000000109054624886

Setting Thermistor 0 to those settings, save with M500



 4.2 配置热电偶温度传感器



热电偶的设置暂时没有测试



4.3 PID温度控制方法

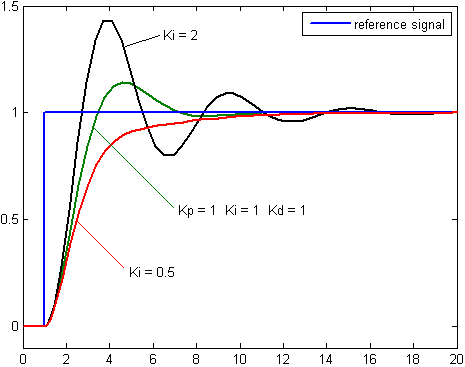

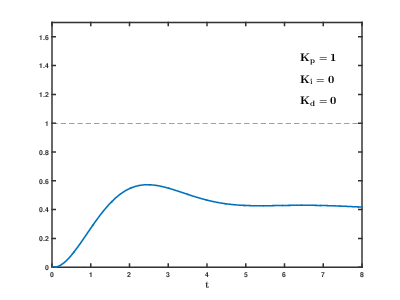

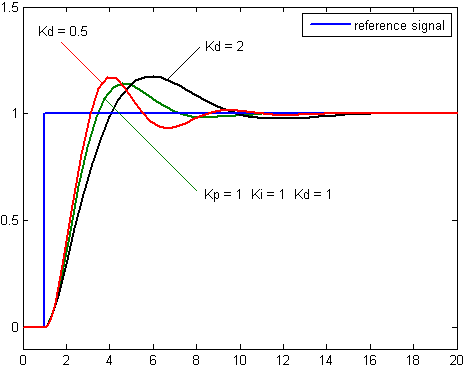

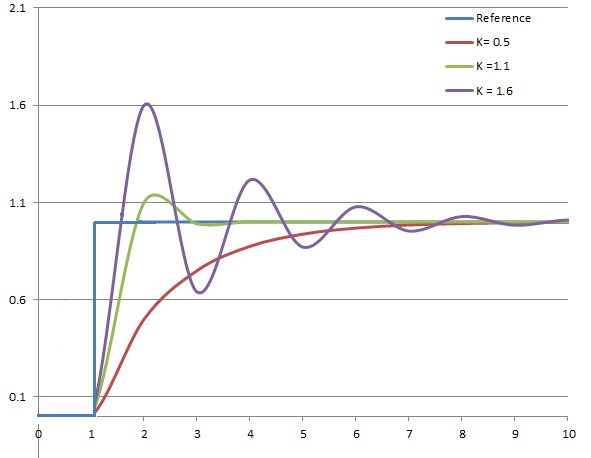

4.3.1 PID温控介绍





维基百科对PID控制算法有详细介绍

网址:https://en.wikipedia.org/wiki/PID_controller









4.3.2 参数设置



设定PID参数


  M301 S0 P30 I10 D10

这个设定只在内存中生效,并没写到配置文件中

M500指令写入到配置文件中

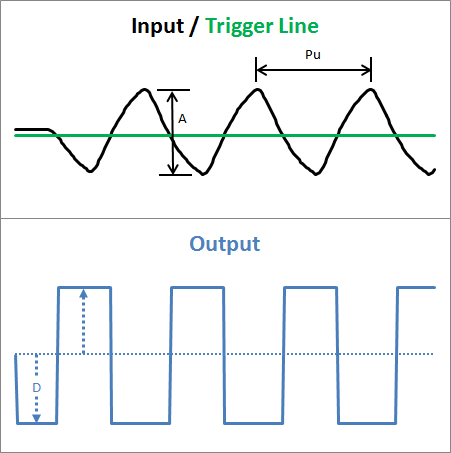

4.3.3 参数自整定





PID自整定算法参考:(这里有详细的测量和计算方法)

http://brettbeauregard.com/blog/2012/01/arduino-pid-autotune-library/







对挤出头温控进行自整定

指令:


  M303 E0 S190

解释:对E0按190度进行自整定

自整定过程会将温度升至190度,并在190度上下震荡几个周期,计算得到如下应答:


00:18:17.232 : Cycle 4: max: 202.865, min: 188.072, avg separation: 0.362854

00:18:17.233 : Ku: 43.8957, Pu: 30.05

00:18:17.233 : Trying:

00:18:17.233 : Kp:  26.3

00:18:17.233 : Ki: 1.753

00:18:17.233 : Kd:    99

00:18:17.234 : PID Autotune Complete! The settings above have been loaded into memory, but not written to your config file.
